Problématique | Comment assurer la stabilité d’une voute ? |
Typologie | Séquence |
Durée d’une séance | 1h30 |
Nombre de séances | 3 |
Matériel | Ordinateur et papier |
Logiciels | Algodoo et Kinovea |
Compétences travaillées | * CT4.1 : Décrire, en utilisant les outils et langages de descriptions adaptés, la structure et le comportement des objets. * CS1.6 : Analyser le fonctionnement et la structure d’un objet, identifier les entrées et les sorties. * CS1.7 : Interpréter des résultats expérimentaux, en tirer une conclusion et la communiquer en argumentant. * CS1.8 : Utiliser une modélisation pour comprendre, formaliser, partager, construire, investiguer, prouver. |

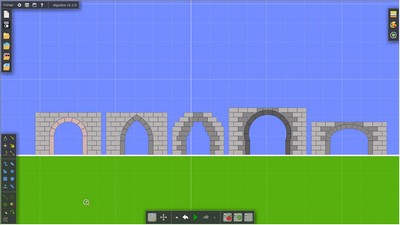

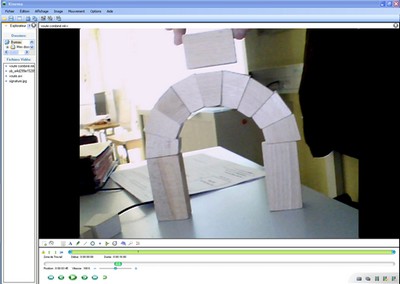

Description : Investigation : « Voute sans mur » : * Montage de la voute réelle et virtuelle sans les murs et test de la solidité en posant des blocs dessus, * Analyse du moment où s’effondre la voute afin de déterminer le sens de déplacement des différents éléments de la voute, * Réalisation du croquis de la voute (sur chaque élément on met une flèche pour indiquer le sens de déplacement). ![]() ![]() PUIS Investigation : « Voute avec mur » : * Construction un mur autour de la voute, * Montage de la voute réelle et virtuelle avec mur et test de la solidité en posant des blocs dessus, * Prise de photo ou capture d’écran de la voute chargée. ![]() |

Comment assurer la stabilité d’une voute ?
Article mis en ligne le 24 novembre 2018
dernière modification le 9 décembre 2018
par Jean-Louis Hugo
